توضیحات
رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D یک دستگاه بیسیم برای ایجاد ارتباط شبکه در فواصل طولانی است که می‌تواند برای انتقال اطلاعات و تصاویر دوربین‌های مداربسته بدون نیاز به کابل‌کشی طولانی مورد استفاده قرار بگیرد. این محصول در دسته تجهیزات Wireless Bridge قرار می‌گیرد و با بهره‌گیری از ارتباط بیسیم 5 گیگاهرتز، امکان ایجاد لینک شبکه تا فاصله 5 کیلومتر را فراهم می‌کند. به همین دلیل، در پروژه‌هایی که میان دو نقطه فاصله زیادی وجود دارد و اجرای کابل شبکه دشوار، پرهزینه یا زمان‌بر است، می‌توان از این رادیو بیسیم برای برقراری ارتباط استفاده کرد.

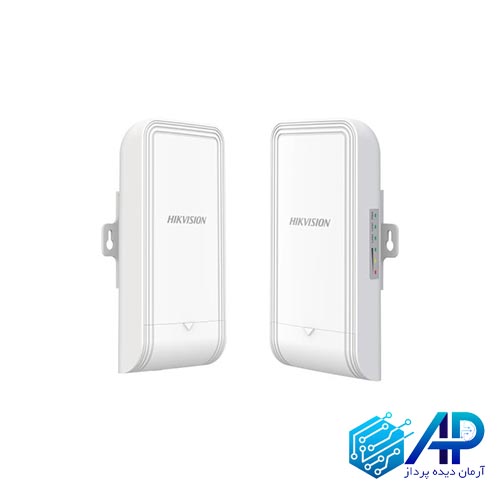

رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D به صورت یک کیت شامل دو دستگاه عرضه می‌شود و برای ایجاد لینک بیسیم میان دو نقطه طراحی شده است. آنتن داخلی 12 dBi با فناوری 2×2 MIMO، پشتیبانی از استاندارد 802.11ac و سرعت انتقال رابط بیسیم تا 867 مگابیت بر ثانیه، این محصول را برای انتقال حجم قابل توجهی از داده در مسیرهای طولانی مناسب می‌کند. علاوه بر ارتباط نقطه‌به‌نقطه، امکان استفاده از ساختار نقطه‌به‌چند‌نقطه نیز وجود دارد و قابلیت‌های مدیریتی و تنظیماتی آن، راه‌اندازی و کنترل لینک را ساده‌تر می‌کنند.
مشخصات فنی رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D
این مدل برای پروژه‌هایی ساخته شده که در آن‌ها ایجاد یک مسیر ارتباطی بیسیم پایدار اهمیت زیادی دارد. نکته مهم در مشخصات فنی آن، ترکیب برد 5 کیلومتری، باند فرکانسی 5 گیگاهرتز، آنتن 12 dBi و فناوری 2×2 MIMO است. سرعت اسمی رابط بیسیم تا 867 مگابیت بر ثانیه می‌رسد، اما عملکرد واقعی شبکه به عواملی مانند فاصله، شرایط محیطی، کیفیت هم‌راستایی دو دستگاه، میزان نویز فرکانسی و پهنای کانال انتخاب‌شده وابسته است.
از نظر شبکه، هر دستگاه دارای دو درگاه RJ45 با سرعت 10/100 مگابیت بر ثانیه است. در ساختار AP، درگاه LAN1 برای ورود PoE استاندارد استفاده می‌شود و در ساختار CPE، LAN1 ورودی Passive PoE و LAN2 خروجی PoE استاندارد دارد. این موضوع باعث می‌شود در سناریوهایی که نیاز به رساندن برق به یک تجهیز شبکه یا دوربین در سمت مقصد وجود دارد، سیم‌کشی ساده‌تر شود. توان مصرفی PoE نیز حداکثر 10 وات و فاصله انتقال برق از طریق PoE تا 100 متر است. در ادامه با مشخصات رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D آشنا می‌شویم.
| مشخصات فنی | مقادیر |
|---|---|
| نوع محصول | پل ارتباطی بیسیم فضای بیرونی |
| نام مدل | DS-3WF02-5AC/D |
| برد ارتباط بیسیم | تا 5 کیلومتر |
| باند فرکانسی | 5 گیگاهرتز |
| استاندارد بیسیم | IEEE 802.11a/n/ac |
| حداکثر سرعت رابط بیسیم | تا 867 مگابیت بر ثانیه |
| نوع آنتن | داخلی |
| بهره آنتن | 12 dBi |
| فناوری آنتن | 2×2 MIMO |
| زاویه پوشش افقی | 35 درجه |
| زاویه پوشش عمودی | 35 درجه |
| تعداد درگاه شبکه | 2 عدد RJ45 |
| سرعت درگاه‌های شبکه | 10/100 مگابیت بر ثانیه |
| نوع ارتباط | نقطه‌به‌نقطه و نقطه‌به‌چند‌نقطه |
| حداکثر اتصال نقطه‌به‌چند‌نقطه | 1 به 4 |
| پهنای کانال | 20، 40 و 80 مگاهرتز |
| انتخاب کانال | خودکار و دستی |
| توان انتقال | 28±2 dBm |
| حساسیت گیرندگی | تا حدود 84- dBm بسته به حالت کاری |
| ورودی برق | 48V PoE یا 12 تا 24V DC |
| ورودی PoE در حالت AP | 802.3af/at |
| ورودی PoE در حالت CPE | Passive PoE |
| خروجی PoE در حالت CPE | 802.3af |
| توان خروجی PoE | حداکثر 10 وات |
| فاصله انتقال برق PoE | تا 100 متر |
| نشانگرهای دستگاه | برق، شبکه و شدت سیگنال |
| روش مدیریت | تحت وب، iVMS-4200 و HCP |
| پروتکل‌های مدیریتی | NTP، SADP و HTTPS |
| امنیت ارتباط بیسیم | WPA2-PSK |
| مخفی‌سازی نام شبکه | پشتیبانی می‌شود |
| قابلیت‌های ارتباطی | IFM، IPM، DFS و TPC |
| ثبت رویدادها | Syslog و اطلاعات مرکز کنترل |
| ابعاد هر دستگاه | حدود 90.8 × 187.87 × 57.87 میلی‌متر |
| وزن هر دستگاه | حدود 260 گرم |
| دمای کاری | 30- تا 65+ درجه سانتی‌گراد |
| رطوبت کاری | 5 تا 95 درصد بدون میعان |
| محتویات بسته | 2 دستگاه رادیو، 2 منبع تغذیه PoE و متعلقات نصب |
در ادامه به بررسی جامع مزایا و ویژگی‌های این محصول خواهیم پرداخت.
ایجاد لینک بیسیم 5 کیلومتری بدون کابل‌کشی طولانی
یکی از مهم‌ترین دلایلی که رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D را در پروژه‌های نظارتی کاربردی می‌کند، امکان ایجاد ارتباط شبکه در فاصله‌ای تا 5 کیلومتر است. در یک پروژه معمولی، وقتی دو ساختمان، محوطه صنعتی، انبار، کارگاه یا نقطه نظارتی فاصله زیادی از یکدیگر دارند، کابل‌کشی شبکه می‌تواند به یکی از چالش‌های اصلی اجرای پروژه تبدیل شود. مسیر کابل ممکن است طولانی باشد، نیاز به حفاری یا اجرای داکت داشته باشد یا به دلیل وجود موانع فیزیکی امکان اجرای مناسبی نداشته باشد. در چنین شرایطی استفاده از یک لینک بیسیم می‌تواند ساختار شبکه را ساده‌تر کند.
این محصول با ایجاد یک پل ارتباطی بیسیم، شبکه دو نقطه را از طریق ارتباط رادیویی به یکدیگر متصل می‌کند. به این ترتیب، تجهیزاتی که در یک سمت قرار دارند می‌توانند از طریق این لینک با تجهیزات سمت دیگر ارتباط داشته باشند. در سیستم‌های نظارتی، یکی از کاربردهای مهم چنین ساختاری انتقال اطلاعات دوربین‌های تحت شبکه از یک ساختمان یا محوطه به محل قرارگیری دستگاه ضبط است.
البته برد 5 کیلومتر به معنای تضمین عملکرد یکسان در تمام شرایط نیست. برای رسیدن به بهترین نتیجه، محل نصب دو دستگاه، ارتفاع، هم‌راستایی آنتن‌ها، وجود موانع و وضعیت طیف فرکانسی باید در زمان طراحی لینک بررسی شود. آنتن داخلی 12 dBi و زاویه پوشش 35 درجه نیز نشان می‌دهند که این محصول برای ایجاد یک ارتباط جهت‌دار طراحی شده است و تنظیم دقیق موقعیت دو سمت لینک اهمیت دارد.
5 گیگاهرتز و سرعت انتقال مناسب برای شبکه‌های نظارتی
رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D در باند 5 گیگاهرتز فعالیت می‌کند و از استانداردهای IEEE 802.11a/n/ac پشتیبانی دارد. حداکثر سرعت رابط بیسیم این مدل 867 مگابیت بر ثانیه است؛ عددی که ظرفیت بالایی برای انتقال داده در اختیار لینک قرار می‌دهد. البته سرعت اسمی بیسیم را نباید با سرعت قطعی انتقال فایل یا تصاویر در شرایط واقعی یکسان دانست، زیرا کیفیت لینک تحت تأثیر فاصله، نویز، کانال انتخابی، موانع و شرایط نصب قرار می‌گیرد.
اهمیت این موضوع در سیستم‌های مداربسته بیشتر دیده می‌شود. زمانی که چند دوربین تحت شبکه در یک نقطه نصب شده‌اند، اطلاعات تصویری آن‌ها باید به شکل مداوم از طریق شبکه منتقل شود. اگر ارتباط بیسیم ظرفیت کافی نداشته باشد، در زمان افزایش حجم ترافیک احتمال افت کیفیت ارتباط یا کاهش پایداری انتقال وجود دارد. طراحی این مدل با استاندارد 802.11ac و آنتن 2×2 MIMO، ظرفیت مناسبی برای چنین کاربردهایی ایجاد می‌کند.
پشتیبانی از پهنای کانال 20، 40 و 80 مگاهرتز نیز دست طراح شبکه را برای تنظیم ارتباط بازتر می‌گذارد. انتخاب پهنای کانال باید متناسب با شرایط محیط و میزان تداخل فرکانسی انجام شود. در محیطی که نویز زیادی وجود دارد، الزاماً انتخاب بیشترین پهنای کانال بهترین نتیجه را ایجاد نمی‌کند. بنابراین، امکان انتخاب دستی یا خودکار کانال و پهنای آن یکی از بخش‌های مهم تنظیمات این رادیو محسوب می‌شود.
آنتن داخلی 12 dBi و فناوری 2×2 MIMO
آنتن یکی از اصلی‌ترین اجزای هر لینک رادیویی است و مستقیماً روی کیفیت ارتباط میان دو نقطه تأثیر می‌گذارد. در رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D از آنتن داخلی با بهره 12 dBi و ساختار 2×2 MIMO استفاده شده است. این طراحی باعث می‌شود برای راه‌اندازی لینک، نیاز به تهیه یک آنتن خارجی جداگانه در ساختار معمول دستگاه وجود نداشته باشد.
زاویه پرتو افقی و عمودی این مدل 35 درجه است. بنابراین بهتر است نصب دو دستگاه با دقت انجام شود و جهت‌گیری آن‌ها نسبت به یکدیگر تا حد امکان صحیح باشد. در یک لینک چند کیلومتری، حتی تغییر نامناسب زاویه نصب می‌تواند روی کیفیت دریافت سیگنال اثر بگذارد. به همین دلیل، هنگام نصب رادیو باید علاوه بر فاصله دو نقطه، موقعیت فیزیکی و مسیر مستقیم ارتباط نیز بررسی شود.
فناوری MIMO نیز به استفاده هم‌زمان از چند مسیر آنتنی برای بهبود ظرفیت ارتباط کمک می‌کند. ترکیب این فناوری با استاندارد 802.11ac، بهره آنتن 12 dBi و باند 5 گیگاهرتز، این مدل را به گزینه‌ای مناسب برای لینک‌های بیسیم پرظرفیت تبدیل کرده است. در پروژه‌های دوربین مداربسته، این ویژگی‌ها زمانی اهمیت بیشتری پیدا می‌کنند که قرار باشد چند جریان تصویری هم‌زمان روی یک لینک منتقل شود.
انتقال تصاویر دوربین‌های IP در مسیرهای طولانی
یکی از کاربردهای اصلی رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D، ایجاد ارتباط میان شبکه دوربین‌های مداربسته در دو نقطه مجزا است. برای مثال، ممکن است تعدادی دوربین IP در یک سوله، محوطه صنعتی یا ساختمان فرعی نصب شده باشند و دستگاه NVR در ساختمان اصلی قرار داشته باشد. اگر بین این دو نقطه امکان کابل‌کشی مناسب وجود نداشته باشد، می‌توان از یک لینک بیسیم برای انتقال شبکه استفاده کرد.
این مدل برای انتقال ترافیک شبکه طراحی شده و به یک نوع خاص از داده محدود نیست؛ بنابراین علاوه بر تصاویر دوربین‌های مداربسته، می‌توان از زیرساخت ایجادشده برای سایر داده‌های شبکه نیز استفاده کرد. همین ویژگی باعث می‌شود محصول صرفاً یک تجهیز جانبی دوربین نباشد و بتواند به عنوان بخشی از زیرساخت ارتباطی یک پروژه مورد استفاده قرار گیرد.
در مشخصات عملکردی این مدل، برای ارتباط نقطه‌به‌نقطه، امکان پشتیبانی از چند دوربین 2 مگاپیکسلی در فاصله‌های مختلف ذکر شده است؛ برای نمونه، در فاصله حداکثر 5 کیلومتر پشتیبانی از تا 8 دوربین 2 مگاپیکسلی با پهنای باند 40 مگابیت بر ثانیه عنوان شده و در فاصله حداکثر 1 کیلومتر، ظرفیت اعلام‌شده به شرایط دیگری می‌رسد. این اعداد باید به عنوان ظرفیت طراحی لینک در شرایط مشخص در نظر گرفته شوند، نه تضمین عملکرد یکسان برای تمام پروژه‌ها.
ساختار نقطه‌به‌نقطه برای اتصال دو ساختمان و دو محوطه
رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D برای ساخت ارتباط نقطه‌به‌نقطه گزینه‌ای کاربردی است. در این ساختار، یک دستگاه در سمت اول و دستگاه دیگر در سمت دوم نصب می‌شود و میان آن‌ها یک لینک بیسیم ایجاد می‌شود. این روش برای اتصال دو ساختمان، دو بخش یک مجموعه صنعتی، دفتر و انبار، ساختمان اصلی و نگهبانی یا دو محوطه جداگانه کاربرد دارد.
مزیت اصلی این ساختار، حذف نیاز به کابل شبکه در مسیر بین دو نقطه است. البته این به معنی حذف کابل در کل پروژه نیست؛ در هر سمت لینک همچنان باید ارتباط دستگاه رادیویی با تجهیزات شبکه مانند سوئیچ، دوربین یا NVR برقرار شود. اما بخش طولانی مسیر می‌تواند به شکل بیسیم پوشش داده شود.
این مدل به صورت کیت دوتایی عرضه می‌شود و در بسته‌بندی آن دو دستگاه Wireless Bridge، دو منبع تغذیه PoE و متعلقات مربوط به نصب قرار دارد. همین ساختار، راه‌اندازی لینک را نسبت به حالتی که تجهیزات دو سمت باید به صورت جداگانه انتخاب شوند، ساده‌تر می‌کند. قابلیت Plug and Play نیز برای کاهش مراحل اولیه راه‌اندازی در نظر گرفته شده است.
امکان استفاده در ارتباط نقطه‌به‌چند‌نقطه
کاربرد این مدل فقط به اتصال دو نقطه محدود نمی‌شود. رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D از ساختار نقطه‌به‌چند‌نقطه نیز پشتیبانی می‌کند و در مشخصات آن امکان اتصال یک نقطه به حداکثر چهار نقطه دیگر در این حالت در نظر گرفته شده است. این قابلیت برای پروژه‌هایی اهمیت دارد که یک مرکز اصلی باید با چند ساختمان یا چند بخش مختلف ارتباط شبکه‌ای داشته باشد.
برای مثال، در یک مجموعه صنعتی ممکن است ساختمان اداری، انبار، پارکینگ و بخش تولید در نقاط مختلف قرار داشته باشند و بخواهید ارتباط شبکه‌ای آن‌ها به یک مرکز اصلی منتقل شود. در چنین شرایطی استفاده از ساختار نقطه‌به‌چند‌نقطه می‌تواند طراحی شبکه را ساده‌تر کند. با این حال، طراحی چنین شبکه‌ای نیازمند بررسی ظرفیت ترافیک، فاصله نقاط، زاویه پوشش و شرایط محیطی است.
زاویه 35 درجه آنتن باعث می‌شود جایگاه نقاط مقصد در محدوده پوشش رادیویی اهمیت داشته باشد. بنابراین برای استفاده بهینه از حالت نقطه‌به‌چند‌نقطه، بهتر است پیش از نصب، موقعیت تمام نقاط و مسیر ارتباطی آن‌ها بررسی شود. در پروژه‌های بزرگ‌تر نیز میزان ترافیک هر نقطه باید جداگانه محاسبه شود تا ظرفیت لینک اصلی با نیاز واقعی شبکه تناسب داشته باشد.
PoE ورودی و خروجی برای ساده‌تر شدن نصب تجهیزات
یکی از ویژگی‌های کاربردی این مدل، پشتیبانی از قابلیت PoE است. در سمت AP، درگاه LAN1 از ورودی PoE استاندارد 802.3af/at پشتیبانی می‌کند و در سمت CPE، LAN1 به عنوان ورودی Passive PoE و LAN2 به عنوان خروجی PoE استاندارد عمل می‌کند. توان خروجی PoE این مدل حداکثر 10 وات است و فاصله انتقال برق از طریق PoE تا 100 متر اعلام شده است.
وجود خروجی PoE در سمت CPE می‌تواند در برخی سناریوها باعث کاهش تجهیزات و کابل‌کشی اضافه شود. برای نمونه، اگر تجهیز شبکه یا دوربین در فاصله مناسبی از رادیو قرار داشته باشد، می‌توان برق آن را از مسیر شبکه تأمین کرد؛ البته توان مصرفی تجهیز مقصد باید با ظرفیت خروجی PoE رادیو هماهنگ باشد.
این مدل علاوه بر PoE، امکان استفاده از برق DC با محدوده 12 تا 24 ولت را نیز دارد. انعطاف در روش تأمین انرژی باعث می‌شود محصول در پروژه‌های مختلف قابلیت نصب بیشتری داشته باشد. نکته مهم این است که هنگام طراحی باید نوع ورودی برق، روش PoE مورد استفاده در هر سمت و توان موردنیاز تجهیزات مقصد بررسی شود تا از انتخاب نادرست منبع تغذیه یا تجهیز متصل جلوگیری شود.
مدیریت شبکه، تنظیم کانال و کنترل وضعیت لینک
راه‌اندازی یک لینک بیسیم فقط به نصب فیزیکی دو دستگاه محدود نمی‌شود. برای داشتن ارتباط پایدار، امکان بررسی وضعیت سیگنال، انتخاب کانال و تنظیم پارامترهای شبکه اهمیت زیادی دارد. رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D از مدیریت تحت وب و همچنین ابزارهایی مانند iVMS-4200 و HCP پشتیبانی می‌کند. قابلیت نمایش شدت سیگنال نیز به کاربر کمک می‌کند وضعیت ارتباط میان دو سمت لینک را بهتر بررسی کند.
در این مدل امکان انتخاب کانال به صورت خودکار یا دستی وجود دارد و پهنای کانال نیز می‌تواند روی 20، 40 یا 80 مگاهرتز تنظیم شود. همچنین قابلیت‌هایی مانند DFS و TPC در مجموعه امکانات نرم‌افزاری دستگاه قرار گرفته‌اند. این امکانات برای پروژه‌هایی که محیط فرکانسی شلوغ‌تری دارند اهمیت بیشتری پیدا می‌کنند و به مدیر شبکه اجازه می‌دهند تنظیمات ارتباطی را متناسب با شرایط محل اجرا کنترل کند.
از نظر امنیت نیز ارتباط بیسیم از WPA2-PSK پشتیبانی می‌کند و امکان مخفی کردن نام شبکه وجود دارد. پشتیبانی از HTTPS برای مدیریت تحت وب، ثبت گزارش‌های سیستمی و قابلیت همگام‌سازی زمان شبکه نیز امکاناتی هستند که مدیریت تجهیزات را در پروژه‌های حرفه‌ای ساده‌تر می‌کنند. بنابراین این محصول علاوه بر بخش سخت‌افزاری قدرتمند، ابزارهای لازم برای مدیریت و نگهداری لینک بیسیم را نیز در اختیار کاربر قرار می‌دهد.
قیمت رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D
برای اطلاع از قیمت رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D می‌توانید با واحد فروش شرکت آرمان دیده پرداز، نمایندگی هایک ویژن، تماس بگیرید و قیمت روز این محصول را دریافت کنید. قیمت تجهیزات شبکه و رادیوهای وایرلس ممکن است با توجه به نوسانات بازار تغییر کند؛ بنابراین برای دریافت قیمت دقیق و به‌روز، ارتباط مستقیم با واحد فروش بهترین راه است.
خرید رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D از آرمان دیده پرداز
برای خرید رادیو وایرلس هایک ویژن مدل DS-3WF02-5AC/D از آرمان دیده پرداز می‌توانید با واحد فروش مجموعه تماس بگیرید و ضمن دریافت قیمت روز، درباره انتخاب و تأمین تجهیزات موردنیاز پروژه نیز مشاوره بگیرید. شما می‌توانید با شماره‌های درج‌شده در سایت آرمان دیده پرداز تماس بگیرید و سفارش خود را ثبت کنید. برای انتخاب تجهیزات نظارتی مطمئن، داشتن یک مرجع قابل‌اعتماد اهمیت زیادی دارد. آرمان دیده پرداز به عنوان نمایندگی رسمی هایک‌ویژن در ایران، محلی است که می‌توانید محصولات این برند را با خیال راحت و به‌صورت مستقیم تهیه کنید.
در این فروشگاه مجموعه‌ای کامل از دوربین‌های مداربسته IP و توربو HD، دستگاه‌های ضبط تصاویر NVR و DVR، سوئیچ‌های شبکه و سایر تجهیزات موردنیاز سیستم‌های نظارتی عرضه می‌شود. مزیت اصلی خرید از آرمان دیده پرداز، دسترسی به قیمت واقعی و به‌روز، پشتیبانی تخصصی و اطمینان از اصالت کالا است؛ ویژگی‌هایی که خرید شما را ساده‌تر و مطمئن‌تر می‌کند. اگر به دنبال یک مرجع معتبر برای تهیه محصولات هایک‌ویژن هستید، آرمان دیده پرداز می‌تواند نیاز شما را برای تأمین تجهیزات شبکه و نظارتی این برند پوشش دهد.
